Инструкции на мех оборудование, RDO, CNC

[Aleksandr]

Описание (Operation Manual) для DRO (УЦИ, Digital Readout) производства
Guiyang Xintian Oetech Co Ltd (Chfoic, SINPO) на модели

DS-DRO-2M,
DS-DRO-2G,
DS-DRO-2L,
DS-DRO-3M,
DS-DRO-3E.
http://www.gt-e.ru/pdf/dro/SINPO%20manual.pdf

[Aleksandr]

Линейки AT11 MITUTOYO, старенькие.
http://www.gt-e.ru/pdf/dro/4107-5_AT11_OperationManual-JE.pdf

[KPbIC]

Доброго времени суток! купил себе цифровую индикацию на токарник и две линейки к нему. после подключения (на полу дома) сразу вылезло пару приколов и как их устранить не соображу :
1. на обоих осях запятая сдвинута в лево на одну цифру, т.е. вместо 10,00 показывает 1,000
2. так же на обоих осях идет удвоенные показания - как для поперечного суппорта, на одной оси оно так и надо а вот для продольной подачи вообще ниводном месте.
Инструкция на английском в котором я еще со школы ниф не шарю
Подскажите пожалста как исправить эти недочеты, чево жмакнуть надо или это прошивка такая неправильная и надо менять?

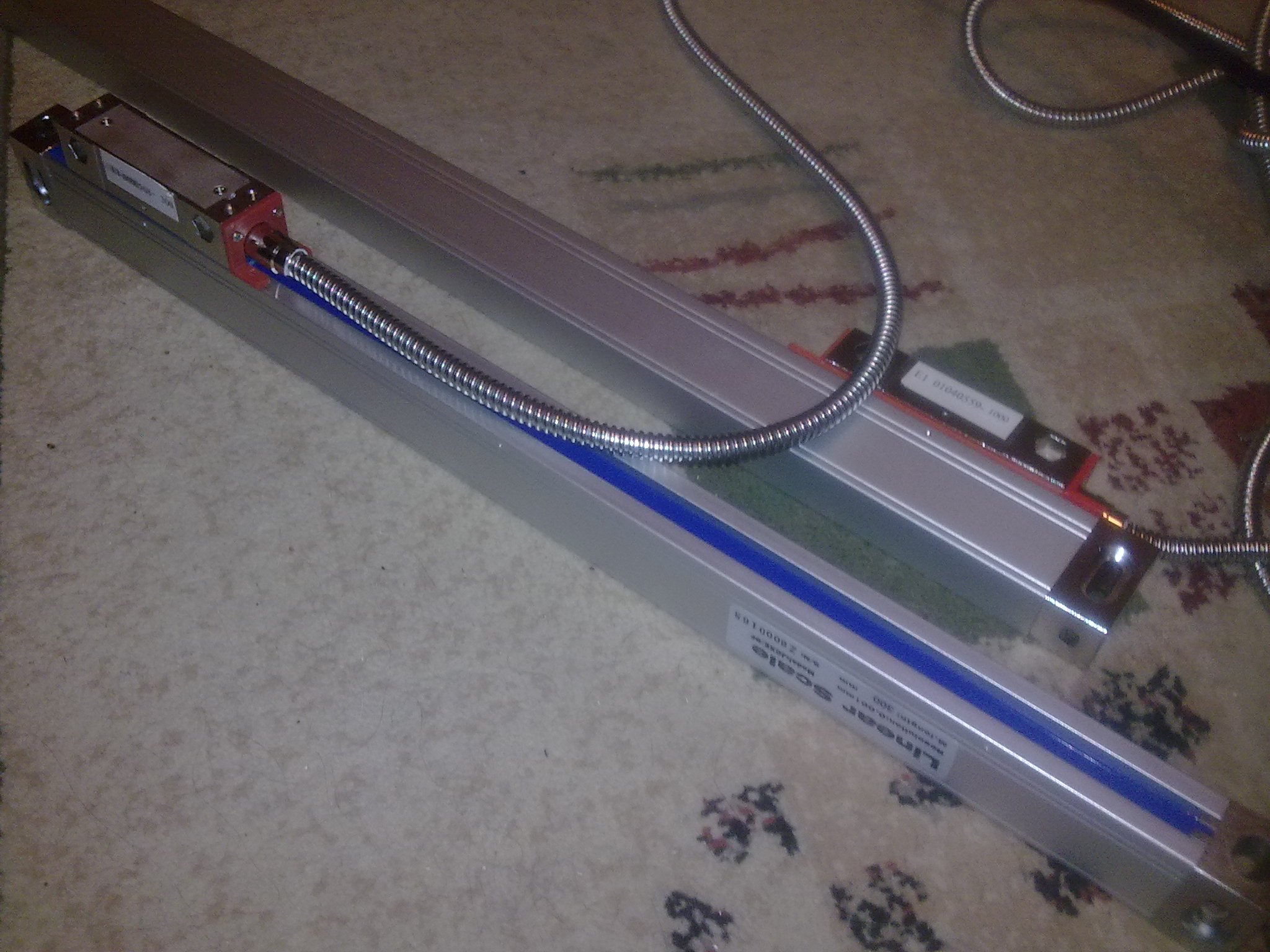

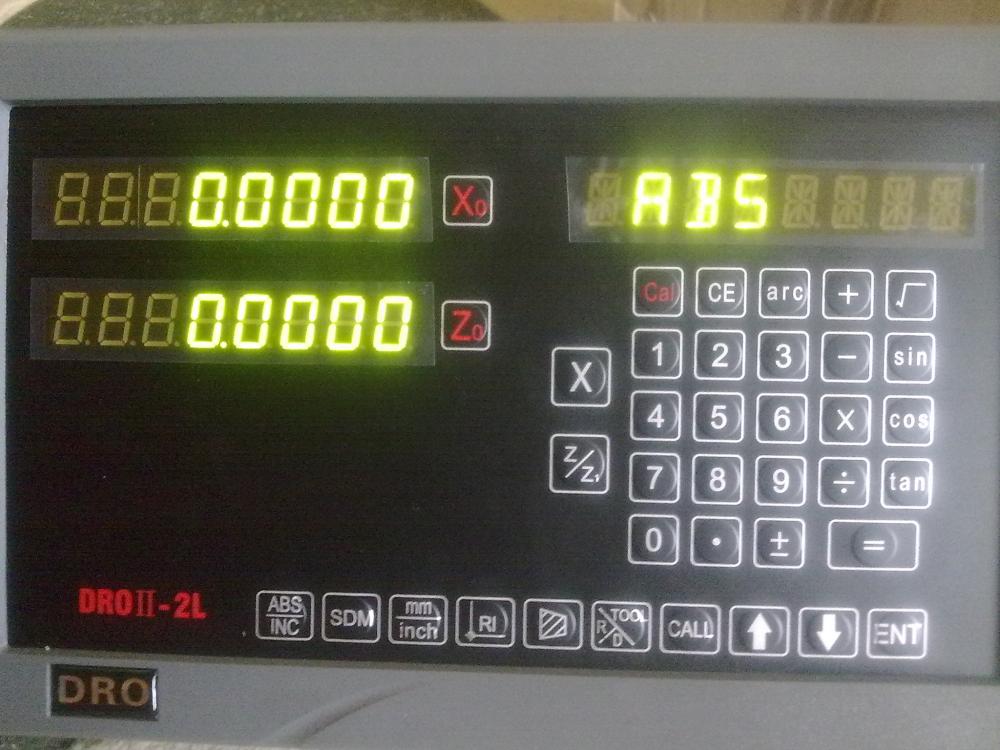

вот фото:

[gt-e]

1. Если у Вас сдвинута запятая на 1 позицию, то показания продольной линейки должны отличаться в 10 раз.

2.Вы линейки покупали вместе с DRO? Какое разрешение у линеек, что на них написано? Линейки имеют разное разрешение. Может быть 1 микрон, а может быть 5 или 10. Соответственно, должно быть настроено DRO.

А с английским решается через www.promt.ru

[gt-e]

Настройка под дискретность линейки на странице 12 описания, которое есть в первом сообщении темы.
Пункт
2.2 System Settings.

[KPbIC]

ссылка на саму DRO не открывается покупалось все вместе, но без моего участия тк все это приобреталось моими родными в москве.

переводчики довольно погано переводят и порой суть дела теряется...

[gt-e]

Дискрет 1 мкм
Перевод промтом первой строки п.2.2
В ходе самопроверки нажмите (кнопка) через (точнее, на) три секунды, чтобы войти в систему
урегулирование.
Не совсем правильно но понятно, вроде бы.
Дальше вводите "1".
Только обратите внимание какие оси использовать для токарного.
На что ссылка не открывается?
На описание DRO в первом сообщении темы?

Переключение радиус диаметр описано на странице 61 (кнопка R/D-TOOL)

[627365714]

Добрый день
У кого-всетаки есть на русском языке?
