Измерение импульсных токов

Сообщение gt-e » 09 авг 2010, 23:21

При разряде высоковольтных накопителей, например, ЭГУ измерении импульсов тока при пробоях и других подобных ситуациях возникают большие импульсные токи с большой крутизной фронтов. Токи могут достигать сотен килоампер, а крутизна достигать 100 кА/мкс. Такие импульсные токи, обычно, сопровождают однократные или редкие процессы, происходящие за короткое время. Для регистрации таких токов могут использоваться различные датчики, такие как резистивный шунт, пояс Роговского, трансформаторы тока, ячейки Фарадея, датчики Холла.

1. Измерение импульсных токов с использованием шунтов
При измерении больших импульсных токов с малыми длительностями фронтов необходимо использовать измерительные шунты с достаточно малым активным сопротивлением и малой индуктивностью. При использовании для присоединения коаксиального кабеля должно быть выполнено согласование сопротивлений на конце кабеля.
Для устранения влияния магнитного поля, вызванного большим импульсным током, съем напряжения необходимо проводить в области, экранированной от воздействия поля. Такую экранировку обеспечивают трубчатые и коаксиальные шунты. В них присоединение измерительного кабеля производится внутри тела шунта.
Такие шунты, имея малое индуктивное и активное сопротивление, оказывают незначительное слияние на форму протекающего тока. Зависимость напряжения на шунте от измеряемого тока имеет высокую линейность.

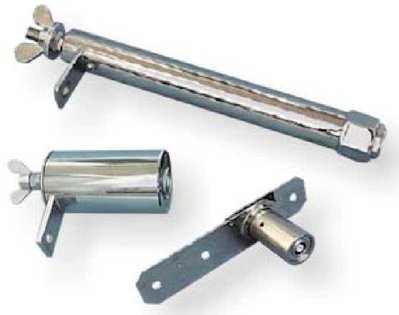

Примером таких шунтов могут быть шунты фирмы HAEFELY TEST AG
Impulse Current Measuring.jpg
Impulse Current Measuring.jpg (21.63 Кб) Просмотров: 7208

Описание показанных шунтов можно посмотреть по адресу http://www.haefely.com/pdf/LL_SH.pdf

Основное влияние на ограничение полосы пропускания трубчатых и коаксиальных шунтов, в виду их малой индуктивности, оказывает скин эффект. Для уменьшение влияния скин эффекта необходимо соблюдать определенные требования к конструктивному исполнению шунтов.

Для получения широкой полосы пропускания измерительного шунта необходимо использовать материал шунта с возможно меньшей проводимостью из немагнитного материала. Шунт должен быть достаточно массивен для обеспечения минимального нагрева при прохождении тока. Необходимо отметить, что увеличение диаметра и уменьшение толщины стенки шунта увеличивает ширину полосу пропускания.

При измерении очень больших токов такими шунтами может потребоваться компенсация частотной характеристики. Конструктивная или с помощью внешней схемы.
gt-e
Администратор

Сообщения: 138
Зарегистрирован: 18 янв 2010, 02:26

Re: Измерение импульсных токов

Сообщение gt-e » 21 авг 2010, 01:07

Коррекция от 21.08.2010 г.
gt-e
Администратор

Сообщения: 138
Зарегистрирован: 18 янв 2010, 02:26
